空气源热泵安装及注意事项

2016-03-28
来源:合美云购-ZH
1400人关注
[导读]热泵在工作时,它本身消耗一部分能量,把环境介质中贮存的能量加以挖掘,通过传热工质循环系统提高温度进行利用,而整个热泵装置所消耗的功仅为输出功中的一小部分,因此,采用热泵技术可以节约大量高品位能源。

一、工作原理

作为自然界的现象,正如水由高处流向低处那样,热量也总是从高温区流向低温区。但人们可以创造机器,如同把水从低处提升到高处而采用水泵那样,采用热泵可以把热量从低温抽吸到高温。所以热泵实质上是一种热量提升装置,热泵的作用是从周围环境中吸取热量,并把它传递给被加热的对象,其工作原理与制冷机相同,都是按照逆卡诺循环工作的,所不同的只是工作温度范围不一样。

热泵在工作时,它本身消耗一部分能量,把环境介质中贮存的能量加以挖掘,通过传热工质循环系统提高温度进行利用,而整个热泵装置所消耗的功仅为输出功中的一小部分,因此,采用热泵技术可以节约大量高品位能源。

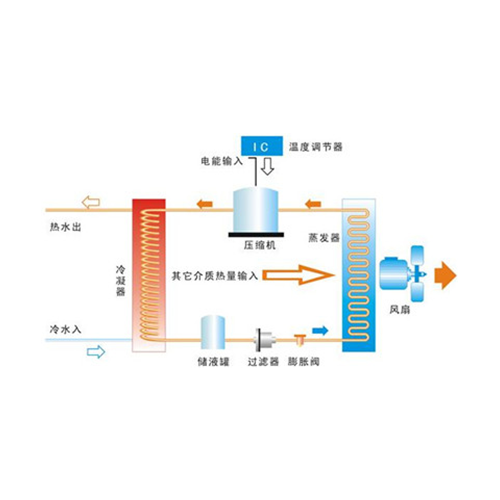

在运行中,蒸发器从周围环境中吸取热量以蒸发传热工质,工质蒸汽经压缩机压缩后温度和压力上升,高温蒸气通过冷凝器冷凝成液体时,释放出的热量传递给了储水箱中的水。冷凝后的传热工质通过膨胀阀返回到蒸发器,然后再被蒸发,如此循环往复。这就是热泵的工作原理。

合美云购

二、安装步骤



第1步:

机组安装之前我们要对安装现场进行勘察。确定机组、水箱的摆放位置,主要考虑楼面的承重。

第2步:

基础制作 ,可以采用水泥或槽钢,基础必须在楼面的承重梁上。如果用水泥,水泥厚度要在15-20公分左右。

第3步:

摆放调整,确保机组摆放平稳,机组与基础之间采用减震橡胶垫。

第4步:

水路系统的连接,主要是主机与水箱之间的水泵、阀类、过滤器等连接。

第5步:

电气连接,主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接。

第6步:

水路试压,检测管路连接有无漏水现象。

第7步:

机器试运行,开机前,机组必须接地,采用兆欧表对机器机型绝缘性能检查。检查无问题,开机运行。采用万用表钳流表对机器的运行电流电压等参数进行检查。

第8步:

管道保温,采用橡塑保温材料进行保温,外表面采用铝皮或薄镀锌钢板进行固定。

三、空间要求

1、热泵主机的安装与空调室外机的安装要求相似。可安装在屋顶、阳台、地面上。出风口应避开迎风方向。

2、侧出风主机与四周墙壁或其他遮挡物之间的距离不能太小,出风口1米内不应有遮挡物,保证主机换热器的吸热散热不受阻碍。

3、顶出风主机进风口1米内不能有遮挡物,出风口2米内不应有障碍物,保证主机换热器的吸热散热不受阻碍。(图1)







(图1)









四、工程用机整体连接图

工程人员根据工程施工图要求,进行热泵机组的安装其主要流程如下:

按照工程施工图 → 主机及水箱安装 → 循环泵安装 → 电加热安装 → 供水泵安装 → 管道安装及保温 → 固定支架安装 → 电气安装 → 主机调试和工程验收

工程示意图及工程配件

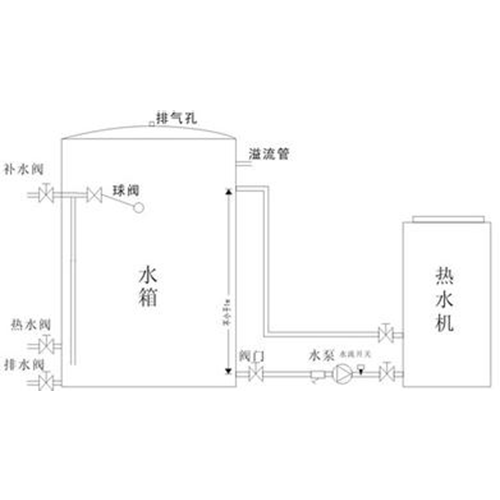

1)、主机至水箱连接主要安装配件:单向阀、循环水泵、水流开关、电辅热、过滤器等。(图2)


机主至水箱安装示意图2



2)、水箱至用户端连接主要配件:供水泵、膨胀罐、压力表、电磁阀、止回阀等(图3)




水箱至用户端安装示意图3





五、家用机的安装

家用机目前分为整体机和分体机两种形式。

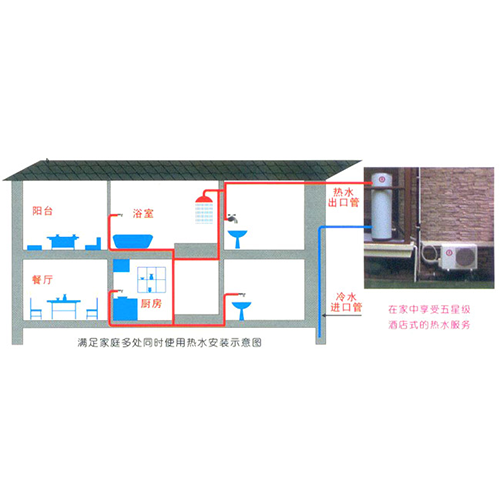

分体机即冷凝器铜管在水箱内部,用户安装时不仅要将进出水管和水箱进行连接还需要将冷媒进出管道与水箱进行连接。(图5)




图5

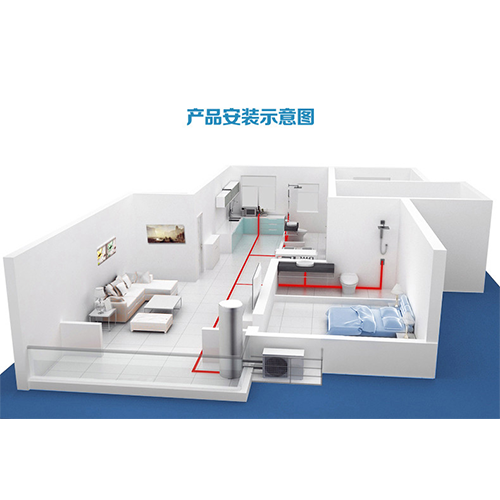

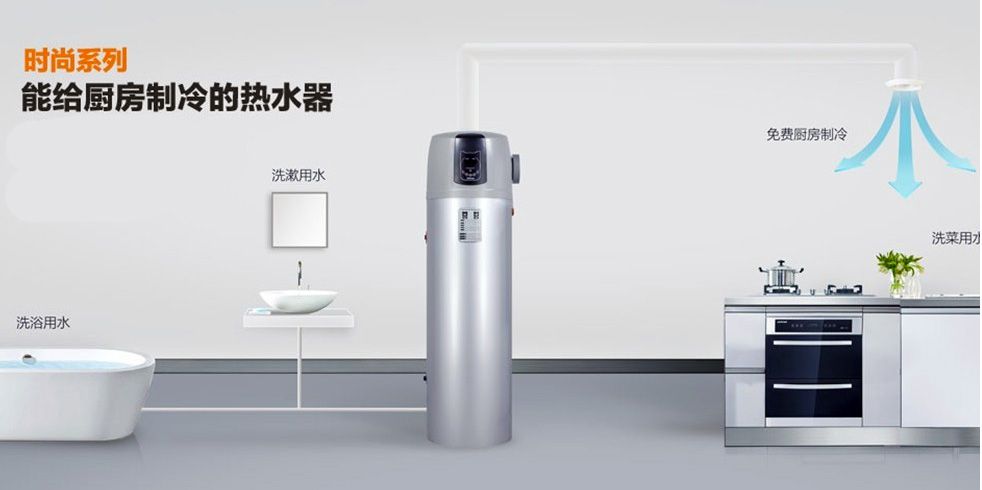

整体机即冷凝器和水泵等全部集成在主机内,用户安装时只要将主机进出水管和水箱进行连接即可(图6)。




图6

六、家用机安装注意事项

(一)主机的安装

1、家用热泵主机的安装与工程机安装要求相同。可安装在外墙、屋顶、阳台、 地面上。出风口应避开迎风方向。

2、主机与储水箱之间距离不得大于5米,标准配置为3米。

3、主机与四周墙壁或其它遮挡物之间距离不能太小。

4、如果装防雨棚保护主机以防止风吹日晒,则应注意保证主机换热器的吸热散热不受阻碍。

5、主机应安装在基础坚实的地方,并确保直立安装,并用地脚螺栓固定。

6、显示面板不要安装在室外和浴室等场所,以免因潮湿影响正常工作。

(二)家用机贮水箱的安装

1、贮水箱可随热泵室外机安装在室外,如阳台、屋顶、地面,也可安装在室内。贮水箱必须坐地式安装,安装场合基础坚实,不可挂在墙壁上。

2、贮水箱附近,以及自来水管和热水管的接口上应装有阀门。

3、水箱热水出口的安全阀卸压口有滴水是卸压现象,起保护作用,接一根排水软管即可。

(三)家用机水路连接

1、将出水接口用PP-R管按图与贮水箱相接。

2、将止回阀的一端与自来水管相连,另一端与贮水箱进水口接管相连。

3、注满水:打开自来水进水阀,打开热水管和出水龙头。开始注水,直至出水龙头有水溢出时方为注满,关闭出水龙头。贮水检漏,确保不漏水即可。 注意:第一次使用,插电源前必须确保贮水箱中水已注满。

(四)制热管连接

1、在贮水箱与热泵主机之间的墙上钻一个Ф70的管道孔,孔应稍微向外侧倾斜。将连接管及一定长度的电缆用塑料扎带包扎好,穿过打好的管道孔,两边套上穿墙管护套。

2、取掉水箱粗细连接管上的封头盖帽,分别将粗细连接管拧到贮水箱粗细连接管上的接头上,用扳手用力拧紧。

3、拧下主机高压阀和低压阀的粗细连接管口的封头盖帽,将粗细连接管的另一端拧到水箱的工质进口,工质出口的粗细连接管的管口上,用扳手用力拧紧。注意:尽量不要弯曲铜管,即使扭曲也不要使铜管折瘪或折裂 。(图7)




图(7)



(五)管路排气

1、从低压阀和高压阀的调节口上拆下盖帽。

2、将真空泵接口接到注氟口。

3、确保真空度合格,抽空时间不少于20分钟。如果不便抽空,可以使用R22制冷剂外排空,并检漏。

4、用内六扳手沿逆时针方向转动低压阀和高压阀的阀芯至完全打开!!!重新盖好所有盖帽,并拧紧。

5、 检漏:用肥皂水检查各管子连接处及各盖帽口,是否有泄漏,若有,须用扳手拧紧至不漏,绝对不允许有泄漏现象。

注意:空气进入系统会引起压缩机工作不正常。

(六)电器的连接

1、所配插座必须可靠接地。

2、所配电源插座容量应符合主机的电流功率要求。

3、机组电源插座周边不要安放其他用电设备,以免影起漏电保护插头跳闸。 注意:电源插座必须可靠接地!

4、将水温传感器探头装进水箱中部的探头管内,并加以固定。

三分产品,七分安装。”尤其对于含水系统的空气源热泵热水器来说表现的更加尤为突出。从安装一开始的地形分析,到当地气候,再到系统配置等都得充分考虑进去。任何一环节的松懈都有可能导致整个系统的安全运行。所以空气能安装是比较复杂的,一般的安装人员是不能胜任的,建议请专业的空气能安装人员进行安装。

七、空气能安装注意事项

安全意识放在首位。

1、确认用电设备使用功率

主电源要符合设备功率的要求,用电必须符合国家民用/商用使用要求。否则会使机组过压、欠压运行而损坏,甚至发生火灾。

2、确认地线

确认是否正确接地。若接地不完善,可能引起人员的触电事故。

3、确认漏电保护开关

确认机组和用户电源之间是否安装了功率相等的漏电保护开关,接地性能良好。若不安装漏电保护开关,则可能造成人员触电或发生火灾。

4、委托专业人员安装

请委托专业人员进行安装。其他人员安装可能造成安装不完善,从而引起漏水、人员触电事故或引发火灾。

5、确认主控制器安装位置

安装主控制器时请务必安装在防水的地方,安装一定要牢靠。

6、确认水管及接线的正确性

完成机组水管及接线时,须检查无误后再将机组接通电源运行。

7、断水断电后的应急措施

在寒冷地区不使用时,请不要断水断电以免冻坏套管换热器。如遇到较长时间停电时,请及时将套管换热器内的水排完,否则会造成冻坏套管换热器,从而使机组不能正常使用。安装时务必装有冷凝水的排水管,防止在排水时有大量的冷凝水流到地面造成大面积积水现象。

8、检查设备循环水的流量和压力

设备在正常使用时,必须保证设备循环水的流量和压力,以免造成缺水运行,机组保护。

9、不能随意移动水温探测器

温度探测器不可脱离水箱温度探测盲管,以免造成机组加热器过热,损坏机组。

10、热水温度要适宜

当水温在50℃以上的热水时,必须冷热水混合使用,以免烫伤(尤其是老人和儿童)。

11、保险丝的选用要相匹配

禁止没有使用相应的保险丝。若用铜丝或铁丝来代替,则有可能造成故障或引发火灾。

12、切断手动电源开关

发生异常时,应立即切断手动电源开关,停止运行,并与厂家取得联系。若继续异常运行,则可能造成人员触电及引发火灾。

13、防止机组发生火灾

不可将可燃性喷雾剂直接喷向热水机组,否则易引发火灾事故。
