海顿HB80机安装步骤详解

2016-04-28
来源:合美云购-ZH
1080人关注
[导读]

海顿HB80机安装步骤详解

安装前需准备的物品:


1、水钻一套(供水件,排水件,固定件,机器):钻头Φ120、Φ132各一个

2、两用电锤一套(集尘件):钻头Φ8、Φ10、Φ12、Φ14、Φ16、平铲、尖铲各一个

3、切割机一套:金刚石锯片(或手锯一把)

4、活口扳手一个

5、壁纸刀一个

6、锤子一个

7、十字螺丝刀一把

8、一字螺丝刀一把

9、钳子一把

10、水平尺(或水平仪)一把

11、卷尺两把

12、Φ5×50mm钢制棍棒一根

13、地膜若干(防尘)

14、透明胶带一卷


安装步骤图解:

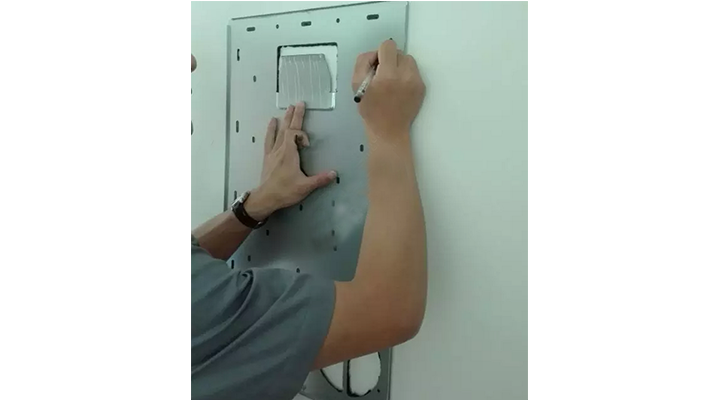

1、  确定安装位置,将挂板摆放在安装位置并稍作固定,之后用记号笔在开孔位置做好孔位标记。



2、  取下挂板,在墙体记号处进行打孔作业。钻进出风口时,钻头水平向下偏斜5°。注意在打孔前要在墙周围铺垫塑料布,防止灰尘四溅。

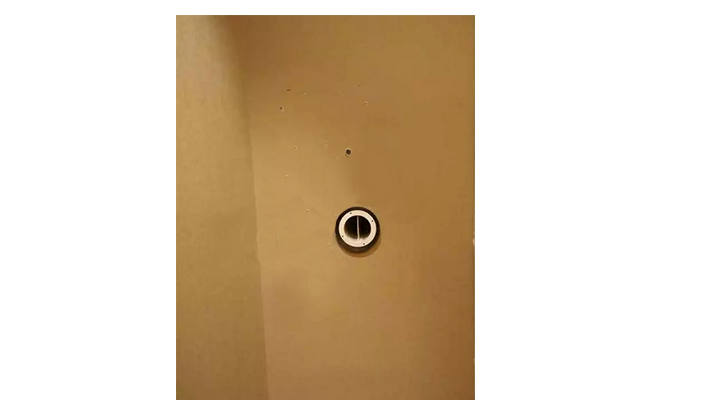

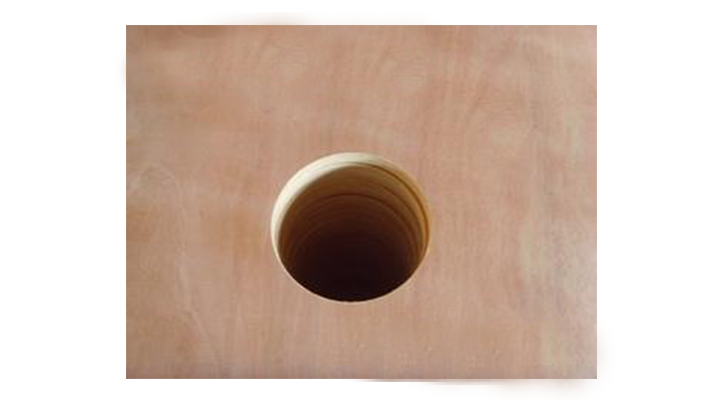

3、  打好孔的墙壁如上。


4、  从配件箱取出风管,根据墙体的厚度来测量风管所需长度。


5、  切好所需长度后,把挤压件放入风管中,注意要与风口持平。

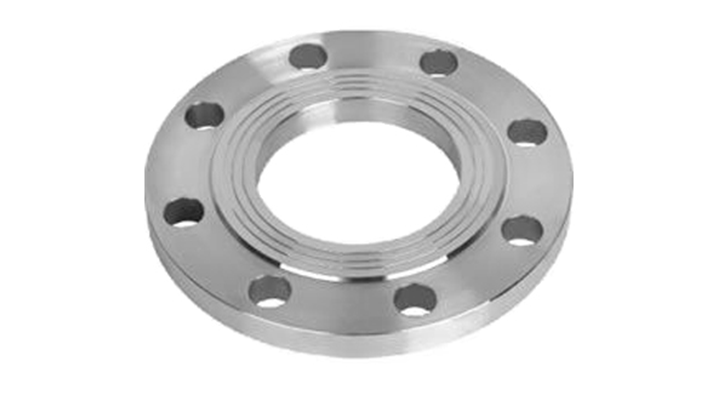

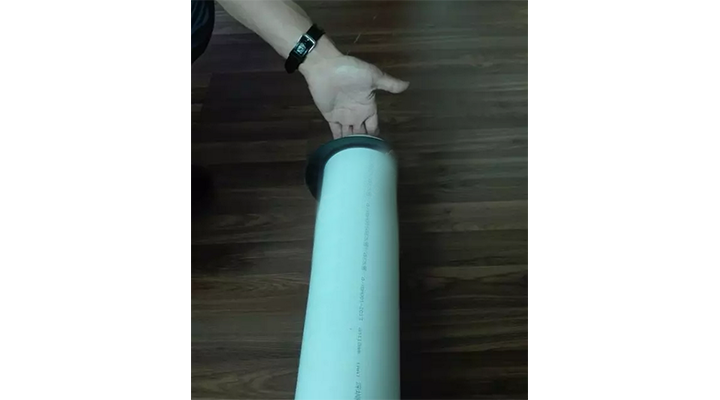

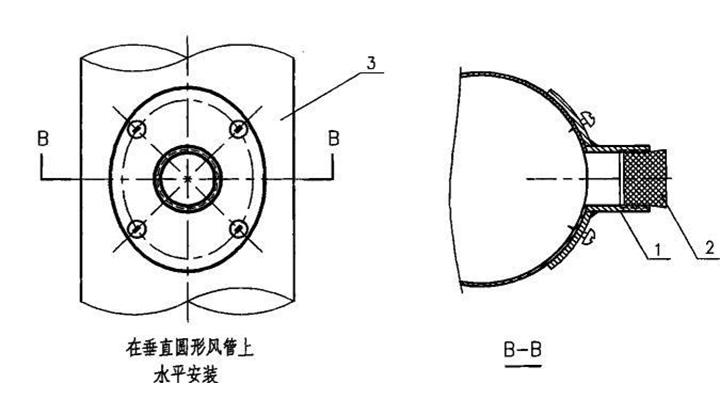

6、  放入挤压件后,在靠室内那侧的风管上装好法兰。


7、  在靠室外的风管上安装硅胶密封罩

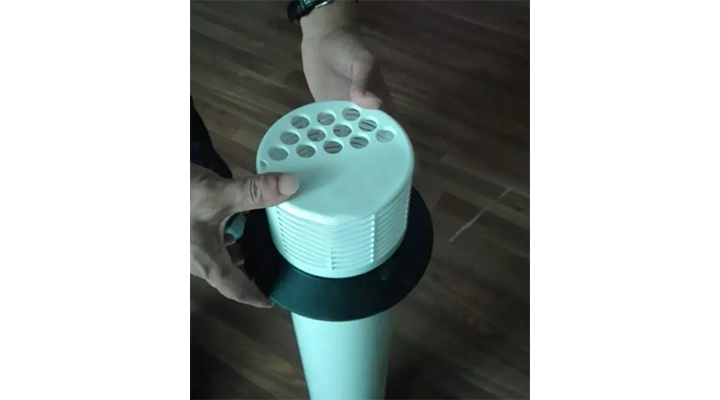

8、  在安装好硅胶密封罩后,在硅胶密封罩上安装风帽,注意风帽和挤压件的方向保持一致

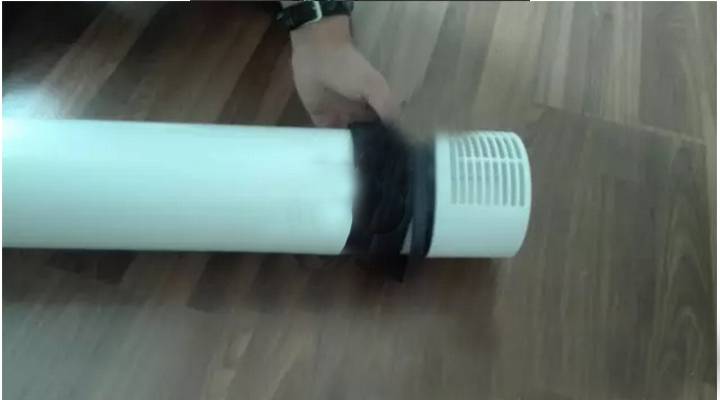

9、  在硅胶密封罩下贴一圈胎棉,防止在安装风管时密封罩下滑。

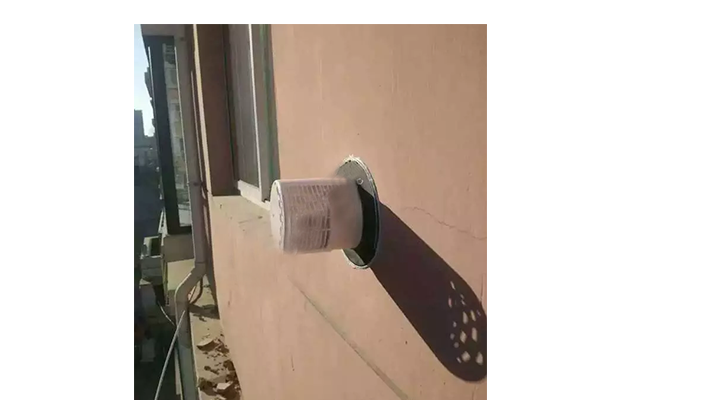

10、在安装风管时,注意风帽的排水口方向朝下,否则会影响日后的正常使用。


11、 放入风管后的风口样子如上


12、 风管安装后在风管与墙体衔接处打满泡沫胶,确保封闭无缝隙。



13、风管安装完毕装回挂板,用螺丝固定挂板并确保固定稳定。注意在扭转螺丝时不可拧太紧,以便在安装过程中可随时调整挂板位置。

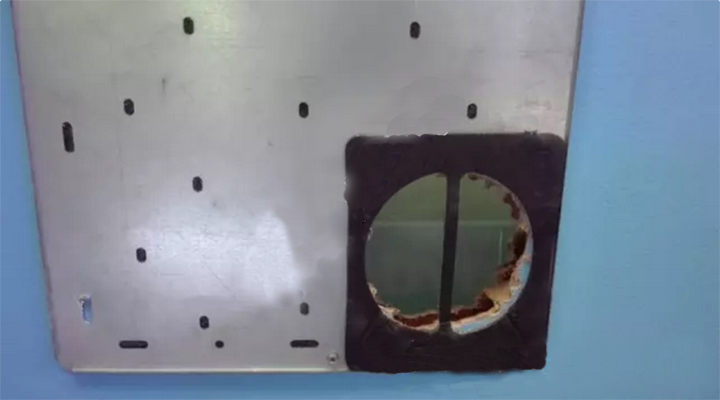

14、安装好挂板后,把胎棉贴到挂板风口位置上。



15、在新风机背后风口处也贴一份胎棉。



16、把新风机挂到挂板上,取下主机面板,用螺丝钉将主机固定在挂板上。



17、在确保主机固定稳定后装回面板,插上电源,检查新风机是否正常工作。


更多有关舒适家居产品选购、设计、安装、维护保养的知识请持续关注合美云购网“学知识栏目” 您也可以通过微信搜索“hemeiyungou”或微信扫一扫功能扫描下方二维码关注我们的公众号,第一时间获取舒适家居系统产品知识及最新优惠活动信息。
